Strøm Transformator AC1100, 100A - Lav pris

Lav Pris - Høj Kvalitet - 50/60Hz Strøm Transformator - Primær Målestrøm 100A


Anvendelse
  • Strøm måling
  • Overbelastnings strøm sensor
  • Fejlstrøms måling
  • Analog strømmåling til digitale kredsløb
   Strøm Transformator AC1100, 100A




Elektriske Specifikationer ved 20°C omgivelsestemperatur

Elektriske Specifikationer
 Primær Strøm   100A nom., 250A max
 Omsætningsforhold   1000:1 nom.
 Volt per Ampere faktor ved 100A
 med 100 ohm belastning		   0,100 V/A
 Volt per Ampere faktor ved 10A
 med 100 ohm belastning		   0,0986 V/A
 DC Modstand ved 20°C   21,3 ohm
 Isolationsspænding   4KVrms

Mekaniske Specifikationer
 Boks   Polycarbonat
 Indstøbningsmasse   Epoxy
 Brændbarhed   Opfylder UL94-VO
 Terminaler   Ø 1,0mm
 Mærkning   TALEMA
  Dato Kode (Uge/År)
  AC1100
  "Prik" ved start terminal
 Vægt   80,0 gram
 Tolerance   ± 0,2mm

Miljømæssige Specifikationer
 Lagringstemperatur   -55°C til 130°C
 Isolationsmodstand   100 Mohm min.

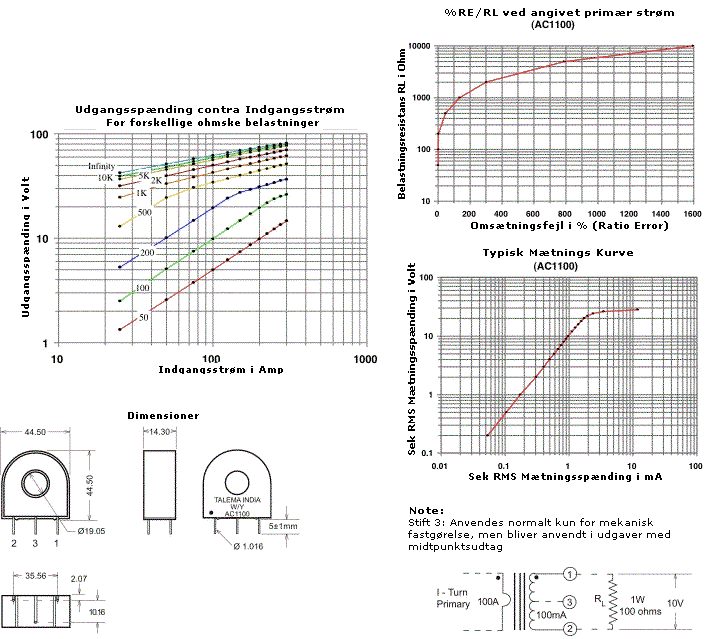

  Udgangsspænding kontra Indgangsstrøm & Dimensioner & %RE/RL ved angivet primær strøm & Mætnings Kurve
