IC - T3/DS3/E3/STS-1 - Katalog

Disse transformere er velegnede til 75 ohm båndbredde-applikationer der forudsætter meget hurtige stigetider. Vi tilbyder et bredt sortiment af sende- og modtage-transformere for 13/D83 applikationer der benytter bit-rater på 4.736 Mbps. Disse transformere kan også bruges med E3 interfaces ved 34.368 Mbps og STS-1 applikationer ved 51.84 Mbps. En liste over IC´er med anbefalede Talema transformere er listet på det følgende krydsreferenceskema.
Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for Primærinduktans, Lækinduktans, Omsætningsforhold, DC modstand og Koblingskapacitet. Dette sikrer at Returtab- og Pulsbølgeforms-kravene til CCITT G.703 og ATT T.A.34 opfyldes. Derudover er alle delene 100% testet for 1.500V minimum isolation.
		Temperatur Ydeevne Produkterne tilbydes til både standard temperatur (Kommerciel 0° til +70°C) og udvidet temperatur (Industriel -40° til +85°C) applikationer. Krævede minimum induktans niveauer vedligeholdes ved de lave temperatur grænser.

IC Producent	IC Type Nummer	Talema Transformer Type Nummer
		Standard Temperatur		Udvidet Temperatur
		Send	Modtag	Send	Modtag
Conexant (Rockwell)	CN8331, CN8332, CN8333	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
Infineon (Siemens)	PEB3452	-	-	DJE-40-6E	DJE-1+00-6A/6C
Lucent	T7296	DJE-40-6A	-	DJE-100-6C	-
Exar	XRT7295, XRT7295E	-	DJE-40-6A	-	DJE-100-6C
	XRT7296, XRT7298	DJE-40-6A	-	DJE-100-6C	-
	XRT73L00, XRT73L03, XRT73L04	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
	XRT7300, XRT7302	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
TDK	78P2241	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
	78P2242, 78P2243, 78P2244	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
	78P7200	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
	78P7200L	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-40-6D
	78P2361, 78P2362	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
Transwitch	MRT TXC-02050, E3	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
	ART TXC-02020	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
	ARTE TXC-02021	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
	DART TXC-2030, DS3	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
	DART TXC-2030, E3	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C
	DS3LIM-SN TXC-20153G	DJE-40-6A	DJE-40-6A	DJE-100-6C	DJE-100-6C
	E3LIM TXC-20163	DJE-19-6B	DJE-40-6A	DJE-40-6D	DJE-100-6C

Gå til top

Disse transformere er velegnede til 75 ohm båndbredde applikationer der forudsætter meget hurtige stigetider.

lavpris SMD design er velegnet for ”pick and place” og med god co-planaritet
lav lækinduktans
fortræffelig kvalitet til yderst konkurrencedygtig pris p.g.a. høj-volumen produktion produceret i ISO-9001 godkendt fabrik

Minimum isolationsspænding: 1.500 Vrms
Arbejdstemperatur: -40° til +85°C

Test Vilkår
Induktans målt ved 1MHz, 10mV
Koblingskapacitet og Lækinduktans ved 100kHz, 10mV

Arbejdstemperatur 0°C til +70°C

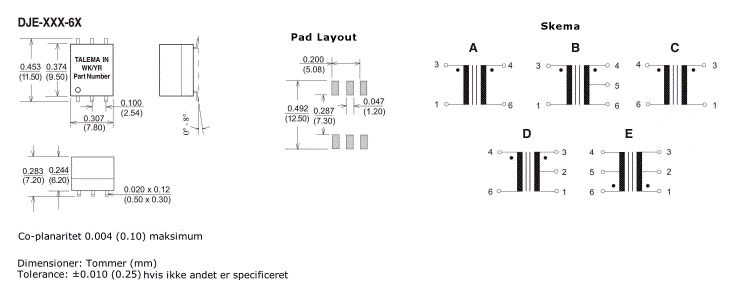

Type Nummer	OCL Primær (µH Min.)	OCL Primær @-40°C (µH Min.)	Omsætnings- forhold Pri/Sek ±2%	L_L Pri/Sek (µH Max.)	C_C Pri/Sek (pF Max.)	Båndbredde 75 Ohm		Isolations- spænding (Vrms Min.)	Primær- terminaler	Skema
						Frek. (MHz)
						Lav	Høj
DJE-19-6B DJE-40-6A	19 40	- -	1:2CT 1:1	0.06 0.10	10 10	0.250 0.200	500 340	1,500 1,500	1-3 1-3	B A
Udvidet arbejdstemperatur -40° til +85°C
DJE-40-6B DJE-40-6D DJE-40-6E	40 40 40	19 19 19	1:2CT 1:2CT 1CT:1CT	0.11 0.11 0.10	12 12 10	0.250 0.250 0.250	500 500 340	1,500 1,500 1,500	1-3 4-6 1-3	B D E
DJE-100-6A DJE-100-6C	100 100	40 40	1:1 1:1	0.11 0.11	10 10	0.200 0.200	340 340	1,500 1,500	1-3 4-6	A C
