IS2M, E1/T1/PRI/CEPT - Enkelt Transformer


Kendetegn

  • industri standard printterminals footprints
  • 1.500 Vrms minimum isolationsspænding
  • bredt sortiment tilpasset alle almindelige transceiver IC´er
  • kontrollerede parametre sikrer opfyldning af ITU-T G.703 krav når parret med anbefalet IC
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 , TS-16949 , ISO-14001 godkendt fabrik
  • arbejdstemperatur 0° til +70°C standard,
    -40° til +85°C for udvidede temperatur typer
   IS2M, E1/T1/PRI/CEPT - Enkelt Transformer

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


IS2M Serie Transformere

Type
Nummer		 Omsætnings-
forhold
±5%		 OCL
(mH Min.)		 LL
(µH Max.)		 DCR Pri
(Ohm)		 DCR Sek
(Ohm)		 VP
(Vrms)		 Skema
 IS2M-6
 IS2M-7		 1ct:2ct
1:2ct		 1,2
1,2		 0,5
0,5		 0,7
0,7		 -
1,2		 1.500
1.500		 A
B
 IS2M-8
 IS2M-10		 1:1,15ct
1:1,36ct		 1,5
1,2		 0,6
0,8		 0,7
0,5		 0,9
0,8		 1.500
1.500		 B
C
 IS2M-11
 IS2M-12		 1:2,3ct
1:1/1,26		 1,2
1,5		 0,8
0,5		 0,7
0,7		 1,4
0,9		 1.500
1.500		 C
B
 IS2M-15
 IS2M-16		 1ct:1
1:1,5ct		 1,2
1,2		 0,5
0,6		 0,7
0,7		 0,7
1,0		 1.500
1.500		 D
B
 IS2M-17
 IS2M-18		 1:1,53
1:1,185		 1,2
1,2		 0,8
0,5		 0,5
0,7		 1,0
0,8		 1.500
1.500		 F
F
Udvidede temperatur typer
 IS2M-19
 IS2M-20		 1ct:2ct
1ct:1ct		 1,2
1,2		 1,0
1,0		 1,0
1,0		 2,0
1,0		 1.500
1.500		 E
A
 IS2M-21
 IS2M-23		 1:1,15ct
1:1,14ct		 1,5
1,2		 1,0
1,0		 1,0
0,7		 1,0
0,8		 1.500
1.500		 B
C

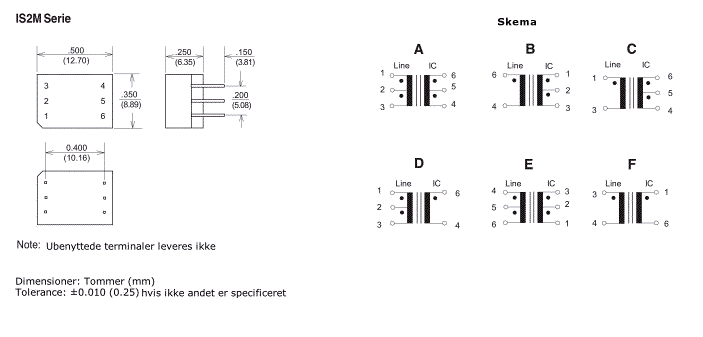

Dimensioner & Terminalforbindelser
