MJM, E1 Modul, Dobbelt Transformator Moduler


Kendetegn

  • SMD design velegnet for ”pick and place” og med god co-planaritet
  • kontrollerede parametre sikrer opfyldelse af ITU-TG. 703 når anvendt med anbefalet IC
  • 1.500 Vrms minimum isolation spænding
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 godkendt fabrik
  • udvidet anvendelses temperatur på -40° til +85°C er standard for alle typer
   MJM, E1 Modul - Dobbelt Transformator Moduler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


MJM Serien - Dobbelte Transformere

Type
Nummer		 Transformer - I   Transformer - II Skema
Omsætnings-
forhold
±5%		 LP
(mH Min.)		 RCU(Ohm) Pri.
Term.		 Sek.
Term.		 Omsætnings-
forhold
±5%		 LP
(mH Min.)		 RCU(Ohm) Pri.
Term.		 Sek.
Term.
Pri. Sek. Pri. Sek.
 MJM-010 1ct:1,41ct 1,2 0,41 0,58 16-15-14 1-2-3 1ct:1,41ct 1,2 0,41 0,58 11-10-9 6-7-8 A
 MJM-013 1ct:1,15ct 1,2 0,39 0,44 1-2-3 16-15-14 1ct:1,15ct 1,2 0,39 0,44 6-7-8 11-10-9 A
 MJM-016 1ct:2ct 1,2 0,39 0,77 6-7-8 11-10-9 1ct:2,3ct 1,2 0,39 0,88 16-15-14 1-2-3 A
 MJM-017 1ct:2ct 1,2 0,39 0,77 16-15-14 1-2-3 1ct:2ct 1,2 0,39 0,77 6-7-8 11-10-9 A
 MJM-018 1ct:1ct 1,2 0,39 0,38 16-15-14 1-2-3 1ct:2ct 1,2 0,39 0,77 6-7-8 11-10-9 A
 MJM-019 1:1,15ct 1,2 0,39 0,44 16--14 1-2-3 1ct:2ct 1,2 0,39 0,77 6-7-8 11-10-9 B
 MJM-021 1ct:1,41ct 1,2 0,41 0,58 1-2-3 16-15-14 1ct:1,41ct 1,2 0,41 0,58 11-10-9 6-7-8 A
 MJM-022 1ct:1ct 1,0 0,39 0,39 11-10-9 6-7-8 1ct:2,4ct 1,0 0,41 0,90 1-2-3 16-15-14 A
 MJM-023 1:1ct 1,2 0,39 0,39 16-14 1-2-3 1:1ct 1,2 0,39 0,39 6-8 11-10-9 C
 MJM-025 1:1/1,26 1,2 0,39 0,48 16-14 1-2-3 1ct:2ct 1,2 0,39 0,77 6-7-8 11-10-9 B
 MJM-026 1ct:1ct 1,2 0,39 0,39 16-15-14 1-2-3 1ct:1,5ct 1,2 0,39 0,58 6-7-8 11-10-9 A
 MJM-027 1:2ct 1,6 0,41 0,83 16-14 1-2-3 2:1 1,6 0,41 0,21 6-8 11-9 D
 MJM-028 1ct:2ct 1,2 0,39 0,77 16-15-14 1-2-3 1:1,36ct 1,2 0,39 0,52 6-8 11-10-9 E
 MJM-029 1:2,42ct 1,2 0,39 0,94 16-14 1-2-3 1:2,42ct 1,2 0,39 0,94 6-8 11-10-9 C
 MJM-030 2:1:1 1,2 0,46 0,26 16-14 1-2, 3-4 2:1:1 1,2 0,46 0,26 11-9 5-6, 7-8 F
 MJM-032 1:2,42 1,2 0,39 0,94 16-14 1-2-3 1:1ct 1,2 0,39 0,39 6-8 11-10-9 C
 MJM-033* 1:1,9/2,4 1,0 0,41 0,94 16-15-14 1-2-3 0,79:1,9/1 1,0 0,40 0,75 6-7-8 11-10-9 A

*MJM-033 Omsætningsforhold: Term. 16-14:1-2=1:1.9, Term. 16-14:1-3=1:2.4; Term. 6-8:9-11=0.79:1.9, Term. 6-8:11-10=0.79:1

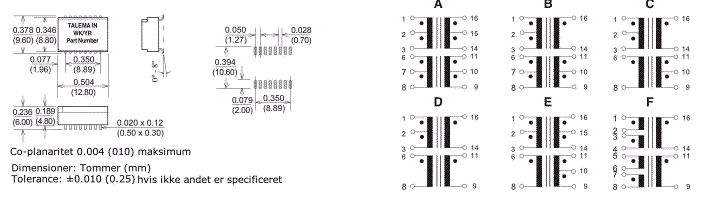

Pakning & Skema

Dimensioner & Terminalforbindelser
