MHJ -3kV Interface Moduler


Kendetegn

  • fortræffelig udgangs karakteristika sikrer overensstemmelse med CCITT.I.430 krav til puls bølgeform, når benyttet sammen med anbefalet IC
  • SMD pakninger er velegnede for ”pick and place”
  • fortræffelig og stabil balance mellem viklinger
  • modular design maksimerer dæmpnings effektivitet og transmissions egenskaber
  • kompakte moduler eliminerer tre komponenter og reducerer derved monterings og opbevarings omkostninger
  • fuldt forenelige med alle almindelige IC´er
  • arbejdstemperatur:-40°C til +85°C
  • opbevaringstemperatur: -40°C til +125°C

Standard Pakning: "Tape & Reel"		   MHJ - 3kV Interface Modul

Elektriske Specifickationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


3kV Moduler opfylder krav til Forstærket Isolation i EN60950

Type
Nummer		 LP
(mH Min.)		 Omsætnings-
forhold
±1%		 LL
(µH Max.)		 ^IDC
(mA)		 CC
(pF Max.)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Skema
 MHJ-200B1-XXX
 MHJ-240B1-XXX
 MHJ-230B1-XXX		 30
30
30		 1:1:1:1
1:1:2:2
1:1:2,5:2,5		 10
10
10		 4
4
4		 75
75
75		 1,7
1,7
1,7		 1,9
3,7
4,4		 3.000
3.000
3.000		 A
A
A


Common Mode Quadro Spole
Type Nr. + endelse
(Eks.: MHJ-240B1-502)		 LN
(µH)		 RCU
(Ohm)
0 Uden Spole
-470 47 0,4
-101 100 0,6
-501 500 0,4
-502 5.000 1,1
-123 12.000 1,8
  Test Vilkår:
So Transformer moduler opfylder krav til forstærket isolation i EN60950:1992/A4: 1997, para. 2.9.4.4 når testet ifølge 6.4.1
  1. Polaritet og Omsætningsforhold: w1 : w2 : w3 : w4:1:1 %
  2. Induktans: 30mH Minimum, linie side viklinger (w3 w4) i serie ved 10kHz, 100mV
  3. Lækinduktans: 10µH Max. ved 100kHz, 100mV
  4. Quad Spole Induktans: 100kHz, 20mV
  5. Viklingskapacitet:: CW 150pF Max. (w3 w4)
  6. Koblingskapacitet: CC 75pF Max. (w3 w4 tow1 w2) ved 10kHz, 100mV
  7. Højspændingstest: 4kV, 1 minut U(w3 w4 to w1 w2)
    Højspændingspulstest: UPULSE (w3 w4 to w1 w2); 10kVOP for 1.2µs/50µs bølgeform
     UPULSE (w3 w4 to w1 w2); 10kVOP for 10µs/700µs bølgeform

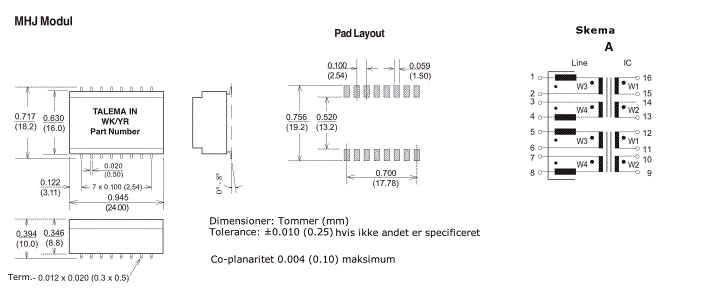

Dimensioner & Terminalforbindelser
