MSJ - Kompakt SMD Signal Transformer Moduler


Kendetegn

  • fortræffelig udgangs karakteristika sikrer overensstemmelse med CCITT.I.430 krav til puls bølgeform, når benyttet sammen med anbefalet IC
  • SMD pakninger er velegnede for ”pick and place”
  • fortræffelig og stabil balance mellem viklinger
  • modular design maksimerer dæmpningseffektivitet og transmissionsegenskaber
  • kompakte moduler eliminerer tre komponenter og reducerer derved monterings og opbevaringsomkostninger
  • fuldt forenelige med alle almindelige IC´er
  • arbejdstemperatur: 0° til +70°C
   MSJ - Kompakt SMD Signal Transformer Moduler

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


Kompakte SMD Moduler opfylder krav til Standard Isolation niveau i EN60950, UL 1950 og UL 1459

Type Nummer LP
(mH Min.)		 Omsætnings-
forhold		 LL
(µH Max.)		 ^IDC
(mA)		 CC
(pF Max.)		 RCUP
(Ohm)		 RCUS
(Ohm)		 VP
(Vrms)		 Skema
 MSJ-400A-XXX
 MSJ-403A-XXX
 MSJ-405A-XXX		 30
30
30		 1:1:1:1
1:1:2:2
1:1:2,5:2,5		 10
10
10		 4
4
4		 150
150
150		 1,7
1,7
1,7		 2,0
4,0
4,6		 1.500
1.500
1.500		 A
A
A
 MAJ-400A-XXX
 MAJ-403A-XXX
 MAJ-405A-XXX		 30
30
30		 1:1:1:1
1:1:2:2
1:1:2,5:2,5		 5
5
5		 4
4
4		 120
120
120		 1,7
1,7
1,9		 1,7
3,4
4,4		 1.500
1.500
1.500		 A
A
A


Common Mode Spole
Type nr. + endelse
(Eks.: MSJ-403A-470)		 LN
(µH)		 RCU
(Ohm)
0 Uden Spole
-470 47 0,5
-101 100 0,7
-501 500 0,5
-502 5.000 2,0
  Test Vilkår:
Induktans og Koblingskapacitet: 10kHz, 100mV
Common Mode Spole Induktans: 100kHz, 20mV
Lækinduktans: 100kHz,100mV


Standard Pakning: "Tape & Reel"

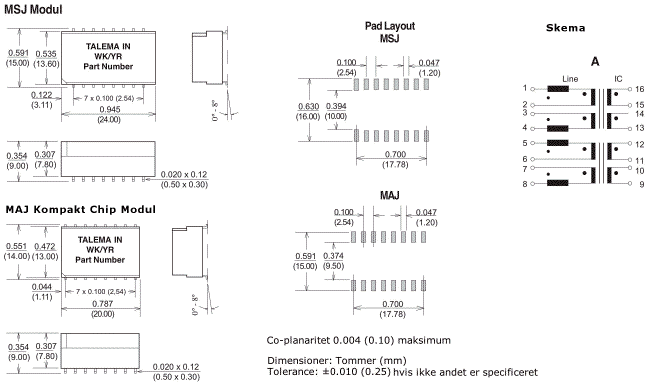

Dimensioner & Terminalforbindelser
