U Port SMD 1xInterface 1,5KV


Kendetegn

  • designet for optimal forenelighed med alle etablerede interface IC´er
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i print terminal og overflade monterings pakker
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port SMD Transformer 1xInterface 1,5KV

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UPO Interface Transformer

Opfylder Basic Insulation Level EN6-950, UL1950 og UL 1459


Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min.)		 ^IDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR (Ohm per vikling) VP
(Vrms)
Pri Sek
UMJ-190S
UMJ-192S
UMJ-195S		 1:1:1:1
1:1:1,25:1,25
1:1:2:2		 1,7
1,7
1,7		 75
75
75		 10
5
10		 180
140
180		 0,8
0,5
0,8		 0,8
1,0
1,6		 1.500
1.500
1.500


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger i serie til Linie side viklinger i serie ved 10kHz, 100mVrms
Testspænding:   1,5kV - Linie side viklinger i serie til IC side viklinger i serie

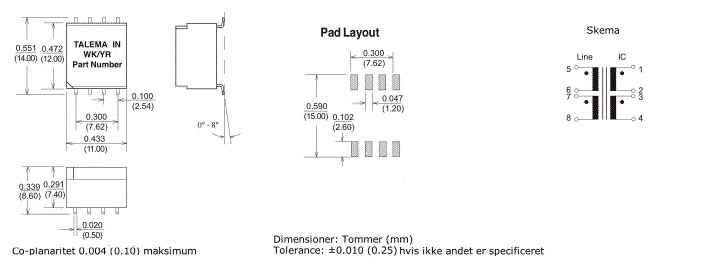

Dimensioner & Skema
