U Port SMD 1xInterface 3,0KV
Kendetegn
- tilpasset PEB2096, PEB2196 & PEB2197 chipsets
- fortræffelig og stabil balance mellem viklinger
- kompakte størrelser i printterminal- og overflademonterings-pakninger
- opfylder alle internationale standarder for U-Interface
- produceret i ISO-9001 godkendt fabrik
- arbejdstemperatur: -40° til +85°C
|
|
|
|
Elektriske Specifikationer ved 25°C |
|
Omsætningsforhold: Fed = IC Side Viklinger |
Overflademonterede UPO Interface Transformere
Opfylder Reinforced Insulation Level EN60950, UL1950 og UL1459
Type Nummer |
Omsætnings-
forhold
±2% |
LP
(mH Min.) |
LL
(µH) |
^IDC
(mA) |
CC
(pF Max.) |
DCR (Ohm) |
VP
(Vrms) |
Pri |
Sek |
UHJ-185 |
1:1:2:2 |
1,7 |
20 |
120 |
20 |
1,3 |
1,3 |
3.000 |
Test Vilkår: |
|
|
Induktans: |
|
Linie side viklinger i serie - målt ved 10kHz, 100mVrms |
Lækinduktans: |
|
Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms |
Koblingskapacitet: |
|
IC side viklinger i serie til Linie side viklinger i serie ved 10kHz, 100mVrms |
Testspænding: |
|
3kV i 2 sek. Linie side viklinger til IC side viklinger |
Forstærket Isolation : |
|
Linie Side i serie til IC side i serie |
Arbejdsspænding: |
|
250Vrms |

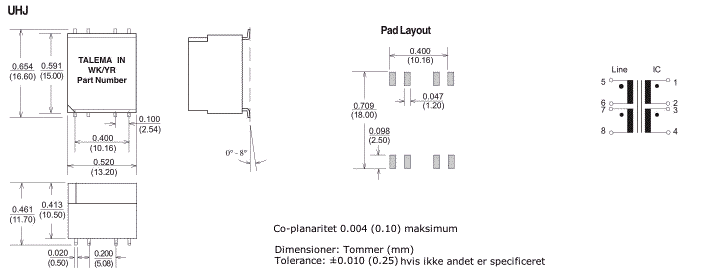

Dimensioner & Skema
